Beschreibung

Im PK160ECblue steckt ein EC-Motor auf einem Anschluss mit 160 mm Durchmesser. Diese Motorbauart baut mehr Druck auf, kommt mit niedrigeren Energiekosten aus, läuft ruhiger und ist prinzipbedingt dimmbar. Der Volumenstrom lässt sich von 0 bis 1180 m³/h fahren, die Leistungsaufnahme wandert dabei zwischen 0 und 170 W mit.

Am Gehäuse selbst gibt es keine Bedieneinheit. Genau hier liegt der Unterschied zur EC-THC-Reihe, bei der Temperatur- und Feuchteregelung fest eingebaut sind: Der ECblue erwartet einen separaten Regler, der über die RJ45-Anschlussbuchse angesteckt wird und ihm die Drehzahl vorgibt. Plane den passenden Controller deshalb von Anfang an mit ein, sonst läuft der Ventilator ungeregelt.

Technische Daten

• Volumenstrom: 0–1180 m³/h
• Anschlussdurchmesser: 160 mm

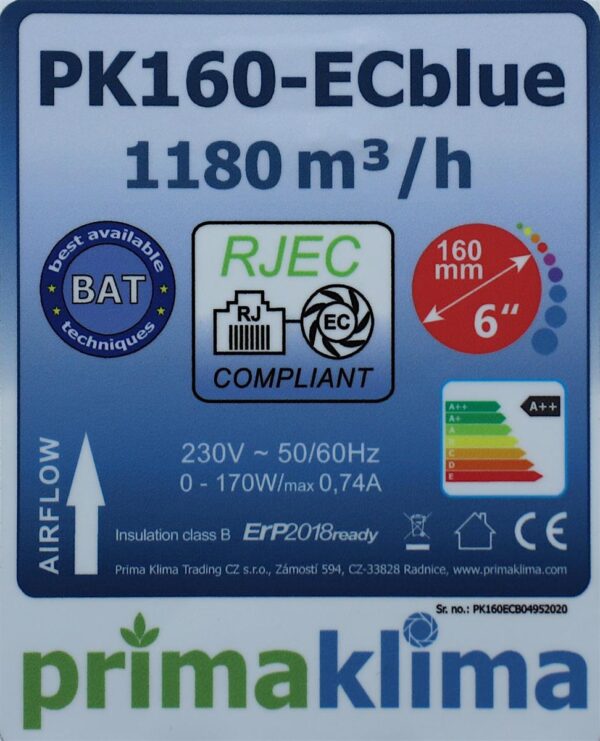

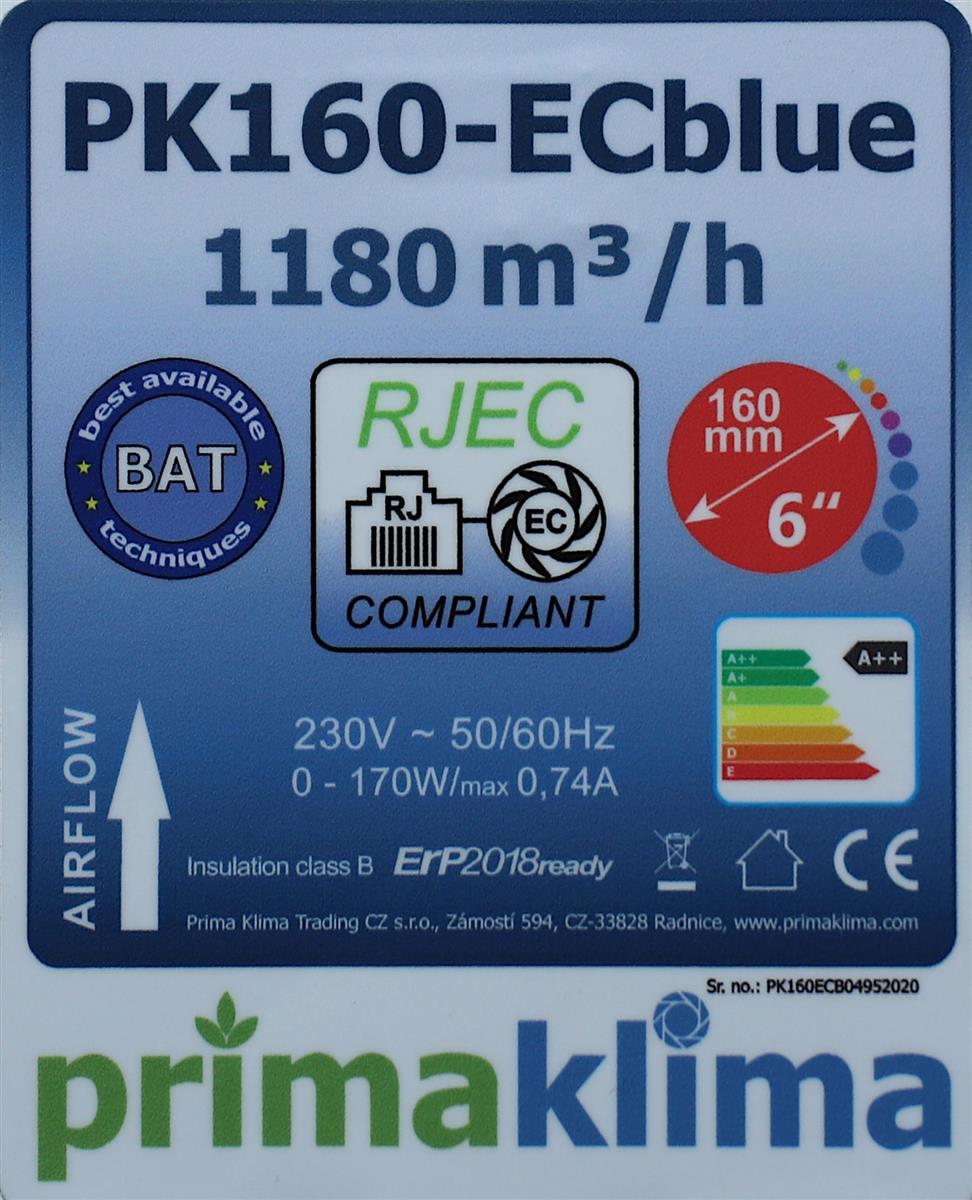

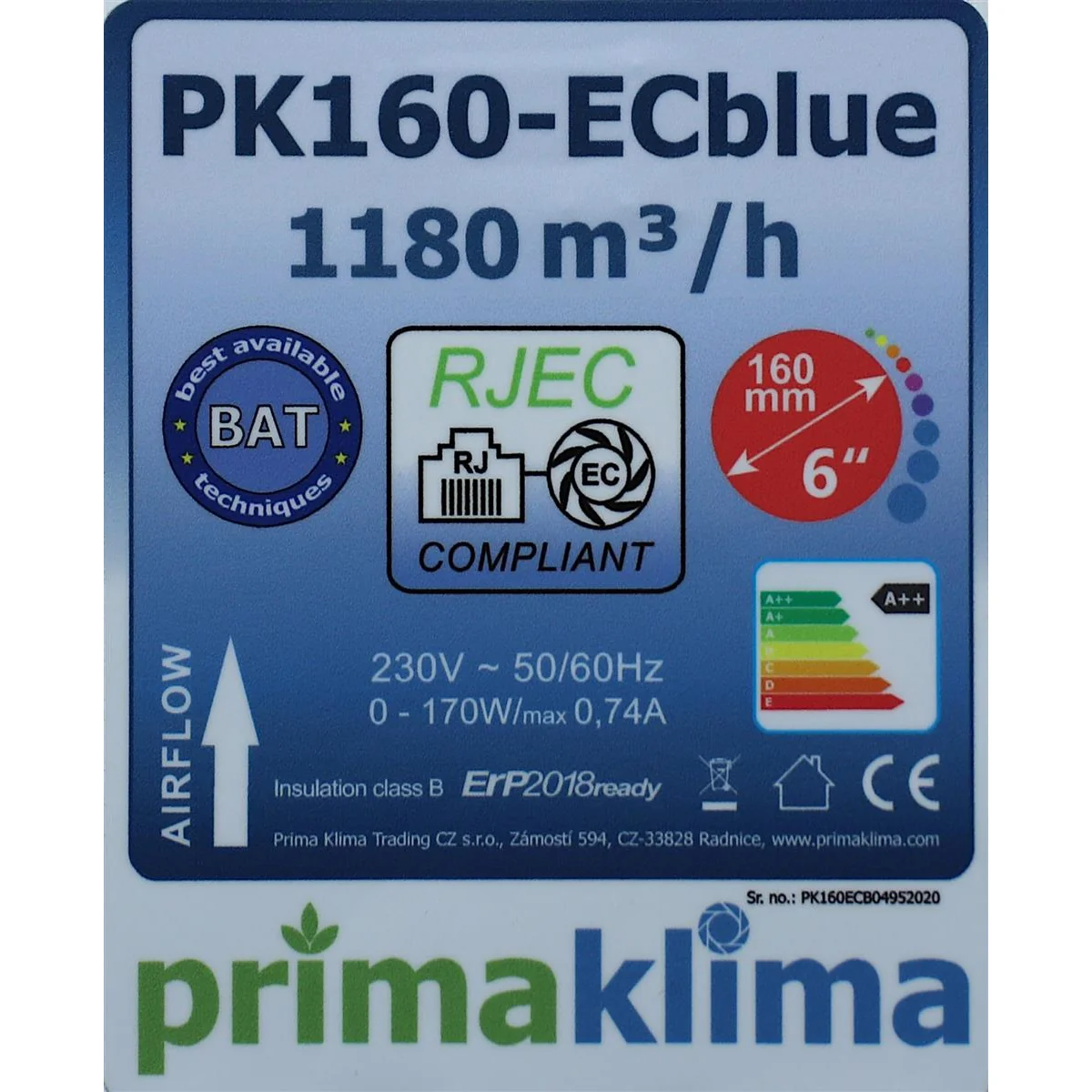

• Stromanschluss: 230 V 50/60 Hz
• Leistung: 0–170 W
• Maximale Umgebungstemperatur: 50°C
• Abmessungen: 340 x 242 mm
• Gewicht: 3,34 kg

Auf einen Blick:

• EC-Motor, stufenlos dimmbar von 0 bis 1180 m³/h
• RJ45-Steuereingang für kompatible Controller
• Regelung sitzt nicht im Gerät – Controller kommt dazu
• Flansch Ø160 mm für gängige Rundrohre

Anschluss & Steuerung

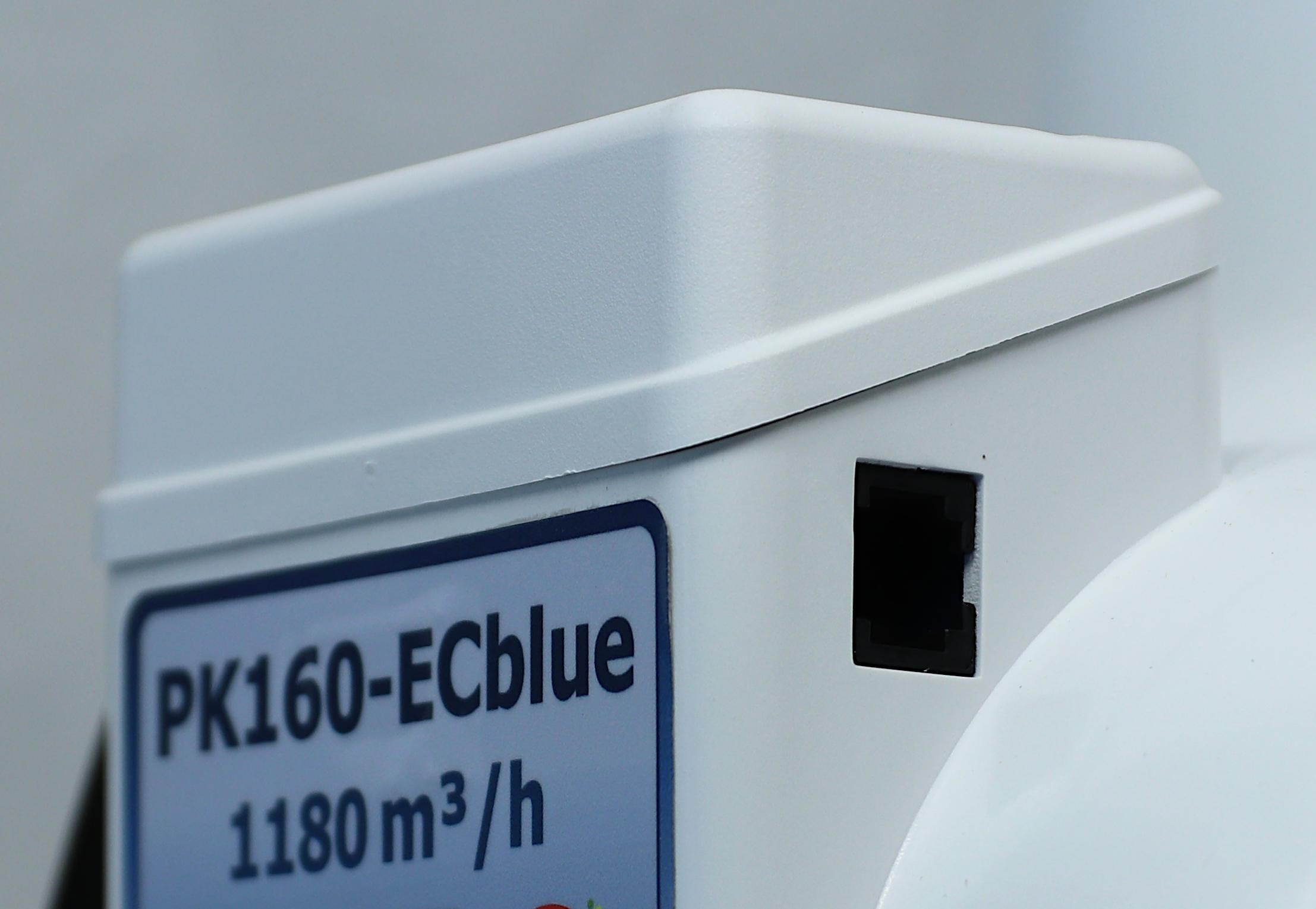

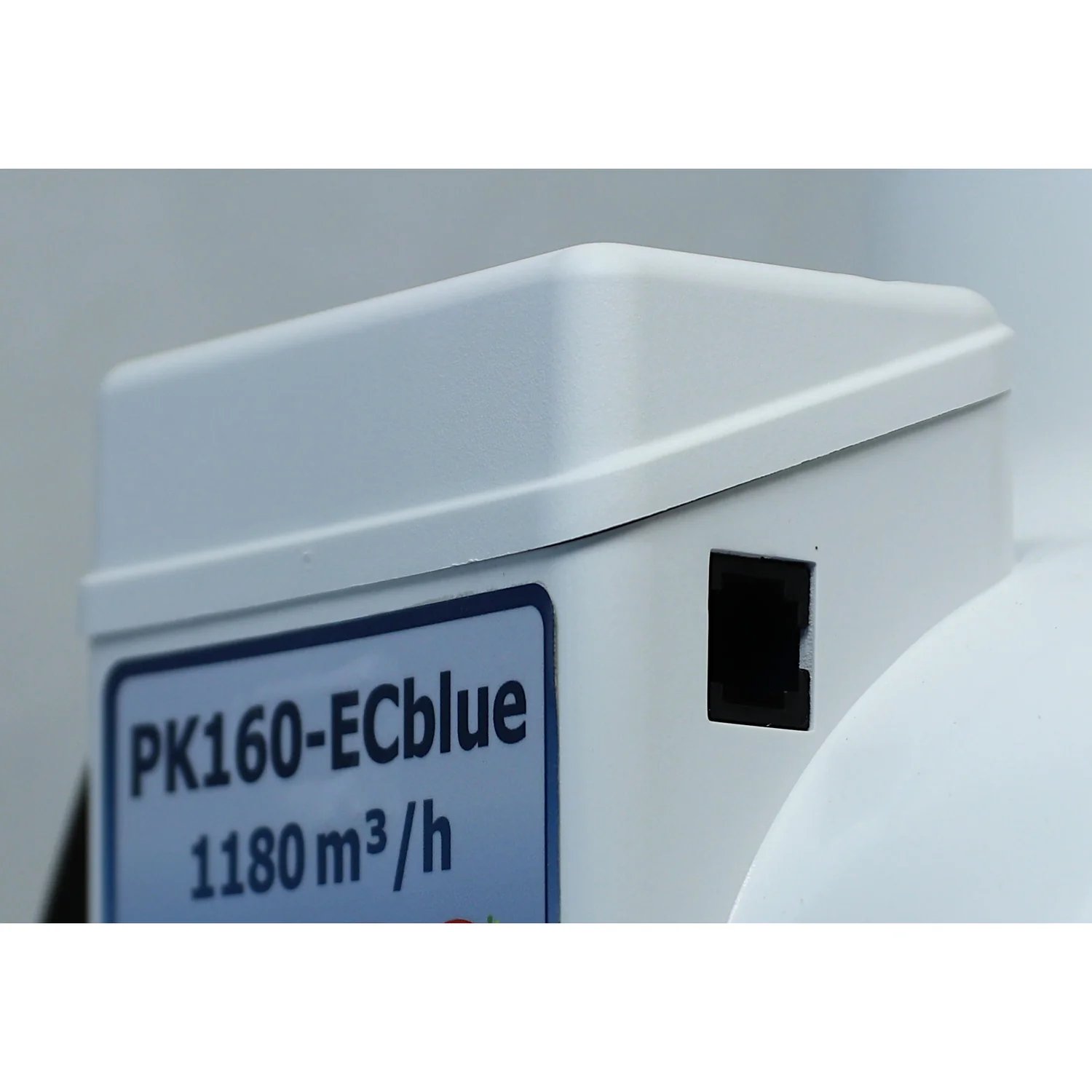

Zur Stromversorgung genügt eine 230-V-Steckdose. Wichtig ist die saubere Trennung von Strom und Steuerung: Ein Regler, der dem Ventilator im Stromkreis vorgeschaltet wird, schadet der Motorelektronik und kann den Garantieanspruch kosten. Zulässig ist allein der Weg über den Steuereingang am Gerät, hier also über die RJ45-Buchse. Als Verbindung dient ein handelsübliches Netzwerkkabel.

Elektrogerät. Nicht über den Hausmüll entsorgen. WEEE-Reg.-Nr. DE 39526074.
